Scanner 3D FARO | Les raisons du choix d'Agence VZ
- 4 juil.
- 5 min de lecture
Introduction
Chez AGENCE VZ, chaque millimètre compte. Quand vous nous confiez le relevé d’un bâtiment, d’un site industriel ou d’un patrimoine sensible, vous attendez des mesures fiables et un modèle 3D sans surprise. C’est précisément pour cela que nous avons choisi le scanner 3D FARO Focus comme outil central de nos missions.
Dans cet article, nous vous ouvrons les portes de notre pratique professionnelle pour expliquer ce qu’est un scanner 3D FARO, comment il fonctionne et surtout pourquoi nous l’avons retenu parmi d’autres technologies. Une façon concrète de vous montrer ce qu’il y a derrière nos nuages de points, nos plans et vos futures maquettes BIM.
Dans les coulisses d'Agence VZ : Notre choix du scanner 3D FARO Focus
Temps de lecture : ~11 min

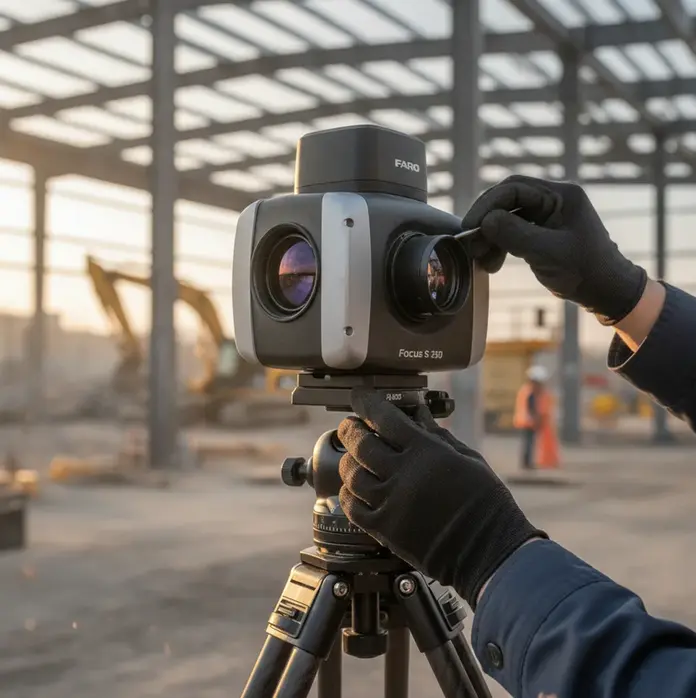

Scanner 3D FARO Focus : définition et rôle dans nos relevés
Un scanner 3D FARO est un scanner laser terrestre (posé sur trépied) qui balaie son environnement avec un faisceau laser invisible pour capturer des millions de points dans l’espace. Résultat : un nuage de points très dense qui restitue la géométrie réelle d’un bâtiment, d’une salle technique, d’une façade ou d’un site complet.
Le modèle que nous utilisons, le FARO Focus, appartient à cette famille de scanners statiques haute précision. Il permet de numériser aussi bien des intérieurs complexes (escaliers, charpentes, réseaux apparents) que des extérieurs ou des volumes industriels. À partir de ces données, nous produisons les livrables dont vous avez besoin : plans 2D, maquettes 3D, modèles BIM, coupes, façades ou encore visites techniques.
En clair, le scanner 3D FARO est le « capteur » au cœur de notre chaîne de production. La qualité de vos plans et modèles commence ici, au moment de la capture du réel.
Comment fonctionne concrètement le scanner 3D FARO Focus
Le principe de mesure laser
Le scanner 3D FARO Focus émet un faisceau laser invisible dans le proche infrarouge (905 nm). Ce faisceau est envoyé vers les surfaces qui entourent l’appareil puis renvoyé au capteur. En mesurant le temps et les caractéristiques du retour du faisceau, le scanner calcule la distance de chaque point dans l’espace et lui associe des coordonnées X Y Z.
Quelques éléments clés de fonctionnement :
Acquisition de centaines de milliers à près d’un million de points par seconde selon les réglages.
Rotation sur 360° en azimut et sur une large plage en site pour capturer un environnement complet.
Couplage possible avec une caméra pour coloriser le nuage de points et faciliter la lecture visuelle.
Pour vous, cela signifie que chaque relevé repose sur un maillage serré de points mesurés, bien plus précis et complet qu’un relevé manuel classique.
Sécurité et respect des normes
Le laser du FARO Focus est classé en catégorie adaptée à une utilisation professionnelle encadrée. FARO fournit des consignes précises de sécurité : distances minimales, temps d’exposition, comportements à adopter en présence de public.
Dans notre pratique, nous intégrons ces contraintes de façon systématique : planification des stations de scan, information des personnes présentes et respect des distances de sécurité vis-à-vis du faisceau direct. Vous bénéficiez ainsi d’une captation à la fois précise et conforme aux recommandations de sécurité.
FARO Focus Premium : notre choix de performance et de fiabilité
Portée et couverture de grands sites
Le FARO Focus Premium est un scanner 3D longue portée pouvant atteindre environ 350 m de distance de numérisation. Cette capacité réduit le nombre de stations nécessaires, limite les zones d’ombre et optimise le temps passé sur site.
Qualité des nuages de points et maîtrise des détails
Le Focus Premium offre un équilibre entre rapidité de capture, netteté des nuages de points et précision des distances. Nous ajustons la densité de points selon votre besoin réel, renforcée pour les zones complexes ou allégée dans les volumes simples.
Un écosystème logiciel robuste
Le scanner est accompagné d’une application mobile et de logiciels de calage/nettoyage. Nous contrôlons ainsi en temps réel la qualité des scans, vérifions les recouvrements et lançons un pré-calage avant le traitement approfondi au bureau d’études.
Pourquoi AGENCE VZ a choisi le scanner 3D FARO Focus
Précision millimétrique pour le bâtiment et le BIM
Le scanner 3D FARO capture la géométrie avec une précision adaptée aux usages BIM standards (LOD 100 à 300) et aux relevés architecturaux détaillés. Cette exactitude sécurise tout le flux de travail : métrés, coordination, détection d’incohérences et études d’exécution.
Fiabilité des mesures et répétabilité des résultats
Les campagnes de scan successives peuvent être recollées avec cohérence grâce à la stabilité de la technologie laser. Un référentiel fiable est ainsi maintenu pendant toute la durée d’un projet, même sur plusieurs années.
Adaptabilité aux environnements variés
Format compact, large plage de luminosité supportée et réglages adaptés aux surfaces mates ou réfléchissantes : le FARO Focus s’utilise aussi bien dans une cage d’escalier haussmannienne que dans une usine ou un patrimoine sensible.
Comment nous exploitons les données issues du scanner 3D FARO
Du nuage de points à vos livrables
À la sortie du scanner, nous obtenons un nuage de points brut. Il est nettoyé pour supprimer les points parasites, recalé entre stations, puis importé dans AutoCAD, Revit ou Archicad. Cette base sert ensuite à la vectorisation (plans DWG), à la modélisation 3D ou à la création de maquettes BIM.
Applications concrètes chez AGENCE VZ
Exemples d’usage : relevé millimétrique pour rénovation avec plans 2D et modèle 3D, scan de façade complexe pour restauration patrimoniale, ou encore pré-étude d’implantation d’équipements dans des locaux techniques.
Avantages et limites du scanner 3D FARO Focus
Aspect | Avantages principaux | Limites à connaître |
Précision | Mesure 3D millimétrique adaptée au bâtiment et à l’industrie | Moins pertinente pour des tolérances ultra fines de laboratoire |
Rapidité | Acquisition rapide de centaines de milliers de points par seconde | Nécessite tout de même une planification de stations cohérentes |
Couverture | Portée jusqu’à 350 m, utile sur grands sites | Zones masquées si obstacles importants |
Polyvalence | Intérieur, extérieur, bâtiment, industrie, patrimoine | Ne remplace pas un scanner mobile pour les usages très dynamiques |
Formats | Nuages de points compatibles CAO et BIM standards | Fichiers volumineux exigeant une expertise de traitement |
L’essentiel à retenir : le scanner 3D FARO Focus est un outil puissant à condition d’être bien utilisé et intégré dans un flux de traitement maîtrisé. C’est précisément notre rôle.
FAQ
Le scanner 3D FARO est-il adapté à tous les projets de relevé bâtiment ?
Il couvre la grande majorité des besoins en architecture, rénovation, patrimoine et industrie. Pour certaines infrastructures en mouvement ou relevés en continu sur de longues distances, nous pouvons recommander des technologies complémentaires.
Est-ce que la présence de mobilier ou d’occupation gêne le scan ?
Le scanner voit tout ce qui se trouve dans son champ de vision. Le mobilier ou les personnes peuvent masquer certaines parties des parois ; nous planifions donc plusieurs stations et, si nécessaire, des compléments ciblés.
Puis-je exploiter moi-même le nuage de points livré ?
Oui. Nous pouvons fournir le nuage de points dans des formats standards afin que vous l’intégriez à vos propres outils. Beaucoup de clients nous confient toutefois la production complète des plans, coupes et modèles afin de bénéficier de notre expertise.
En résumé
En choisissant le scanner 3D FARO Focus Premium, AGENCE VZ a misé sur une technologie performante, fiable et parfaitement compatible avec les exigences de précision du bâtiment, du BIM et de l’industrie. Portée longue, qualité des nuages de points et écosystème logiciel robuste nous permettent de sécuriser vos relevés, d’optimiser les interventions et de livrer des données prêtes à l’emploi.
Pour approfondir la façon dont nous transformons ces scans en plans, modèles 3D ou maquettes BIM, rendez-vous sur notre blog : https://www.agencevz.com/blog.
