Le scanner 3D bâtiment expliqué aux architectes | AGENCE VZ
- il y a 2 jours
- 7 min de lecture
Introduction
Le scanner 3D bâtiment s'impose progressivement comme un outil incontournable dans les pratiques des architectes, bureaux d'études et maîtres d'ouvrage en France. Là où le relevé manuel exigeait plusieurs jours de travail, des dizaines de prises de cotes et une marge d'erreur non négligeable, la numérisation laser permet aujourd'hui de capturer un bâtiment entier en quelques heures avec une précision millimétrique. Pourtant, de nombreux professionnels restent encore hésitants, faute d'une vision claire de ce que cette technologie apporte concrètement à leur quotidien. Cet article fait le point sur le fonctionnement, les usages réels et les bénéfices mesurables du scan 3D pour les architectes en 2026.
Dans les lignes qui suivent, nous détaillons comment le scanner 3d bâtiment s'intègre dans le flux de travail des architectes, du relevé initial jusqu'à la production de plans, de modèles BIM et au suivi de chantier.
Comment le scanner 3d bâtiment révolutionne le relevé de bâtiment pour les architectes ?
Temps de lecture : ~8 min
Qu'est-ce que la numérisation 3D d'un bâtiment ?
La numérisation 3D d'un bâtiment désigne l'ensemble des techniques permettant de capturer et de modéliser très précisément une structure existante en trois dimensions, à partir de mesures spatiales denses. Le résultat principal est ce que l'on appelle un nuage de points : un ensemble de millions de coordonnées 3D qui reproduit fidèlement la géométrie du bâtiment, pièce par pièce, façade par façade.
Cette approche repose principalement sur la technologie LiDAR (Light Detection and Ranging), qui équipe les scanners laser professionnels. Le principe est simple : l'appareil émet un faisceau laser rapide, tourne sur lui-même à 360° et enregistre des millions de points, chacun portant une coordonnée précise dans l'espace ainsi qu'une valeur de couleur ou d'intensité. À côté du scanner laser, la photogrammétrie (reconstruction 3D à partir de multiples photographies) peut compléter l'acquisition, notamment pour les façades extérieures ou les bâtiments patrimoniaux.
Ce nuage de points constitue la matière première à partir de laquelle on produit ensuite des plans 2D, des maquettes 3D ou des modèles BIM. Il ne s'agit donc pas d'un simple outil de mesure, mais d'une véritable base de données géométrique exploitable tout au long du projet.
Comment fonctionne un scanner laser dans le bâtiment ?
Les technologies de mesure
Trois grandes familles de technologies sont utilisées dans les scanners 3D professionnels. La mesure par temps de vol calcule la distance en mesurant le temps que met l'impulsion laser à revenir après avoir rebondi sur une surface. La mesure par décalage de phase compare le signal émis et le signal reçu pour en déduire une distance. La triangulation, quant à elle, est davantage utilisée pour des objets de taille réduite avec une très haute précision. Chaque technologie implique un compromis entre portée, vitesse d'acquisition et précision. Les scanners professionnels les plus courants en architecture atteignent environ un million de points capturés par seconde, avec une précision pouvant descendre à l'ordre du millimètre.
Les étapes d'un relevé type
Un projet de scan 3D bâtiment suit un workflow structuré en plusieurs phases distinctes. Avant toute intervention sur site, il est indispensable de définir précisément les objectifs (production de plans, modélisation BIM, suivi de chantier), le niveau de détail attendu et les formats de livrables souhaités (DWG, IFC, maquette Revit, etc.).

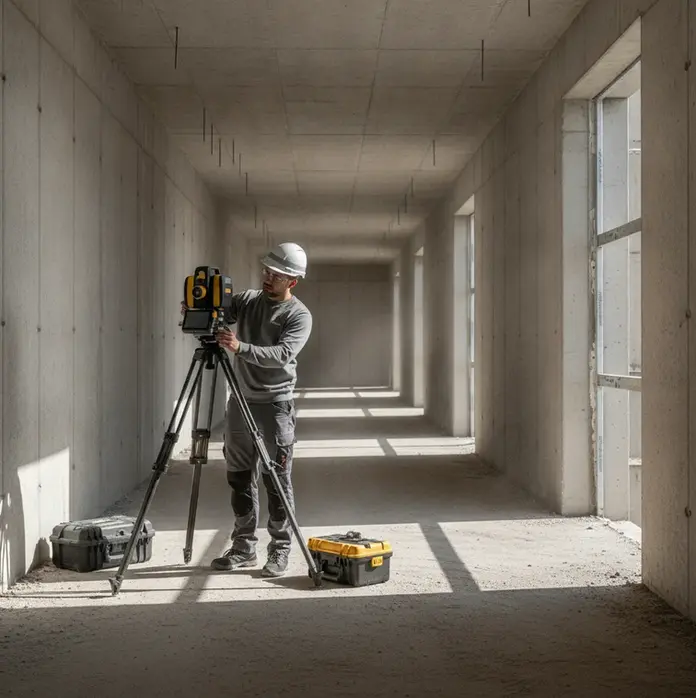

Sur le terrain, le scanner est installé sur trépied et déplacé de station en station pour couvrir l'ensemble des espaces. Un taux de recouvrement élevé entre les stations (souvent autour de 80 %) est indispensable pour garantir un assemblage cohérent des données. Il existe également des scanners portatifs, portés à la main ou sur sac à dos, qui permettent de numériser rapidement des bâtiments de grande superficie lors d'une marche continue.
Après l'acquisition vient le post-traitement : import des scans dans un logiciel dédié, alignement des différentes stations, nettoyage du nuage de points, puis export vers les logiciels de CAO ou BIM pour générer les livrables finaux. C'est à cette étape que la valeur ajoutée devient tangible pour l'architecte.
Les principaux cas d'usage pour les architectes
Relevé de l'existant et production de plans
C'est l'usage le plus répandu. Le scan 3D bâtiment permet de produire des plans d'étage, des coupes et des façades avec une exhaustivité que le relevé manuel ne peut pas garantir. À partir du nuage de points, on dérive également des métrés précis pour les études et les devis, ce qui réduit considérablement les risques d'erreur en phase conception.
Modélisation BIM et réhabilitation
Le nuage de points sert de base à une modélisation 3D ou BIM dans des logiciels métiers comme Revit ou Archicad. Cette approche est particulièrement précieuse pour les projets de rénovation, de réhabilitation ou de surélévation, où la connaissance exacte de l'existant conditionne la faisabilité du projet. Elle facilite aussi la coordination entre les différents corps d'état en offrant une référence commune et fiable.
Conservation du patrimoine
Les bâtiments historiques, façades classées et monuments font l'objet de numérisations 3D pour documenter leur état existant, préparer des restaurations et constituer une archive numérique de référence. La précision du relevé laser permet de détecter des déformations, des tassements ou des désordres structurels invisibles à l'oeil nu.
Suivi de chantier et contrôle
En phase travaux, des numérisations régulières permettent de comparer l'exécution réelle au modèle de conception (approche "as-built vs as-designed"), de détecter des écarts avant qu'ils ne deviennent des problèmes coûteux et de documenter l'avancement pour les réunions de chantier.
Gains de temps, de précision et de fiabilité
C'est sur ces trois axes que le scanner 3D bâtiment change vraiment la donne pour les architectes.
Sur la précision
Les relevés laser atteignent une exactitude millimétrique sur l'ensemble des surfaces scannées, ce qui élimine les approximations inhérentes au relevé manuel (oublis de mesures, erreurs de report, zones inaccessibles). L'exhaustivité du nuage de points offre un avantage supplémentaire : il est possible de revenir ultérieurement dans les données pour mesurer des éléments qui n'avaient pas été anticipés au départ, sans retourner sur site.
Sur la rapidité
Un bâtiment de plusieurs centaines de mètres carrés peut être numérisé en une journée là où un relevé traditionnel en demanderait plusieurs. Ce gain se répercute directement sur les délais de production des plans et sur la réactivité de l'architecte vis-à-vis de son client.
Sur la fiabilité
Plusieurs architectes ayant adopté le scan 3D témoignent d'une réduction significative des surprises en phase chantier. Un professionnel intervenant sur la réhabilitation d'un immeuble haussmannien à Paris rapporte avoir détecté grâce au nuage de points un mur porteur qui ne figurait pas sur les anciens plans, évitant ainsi un incident structurel majeur. Un autre, spécialisé dans l'extension de maisons individuelles, souligne que la précision du relevé lui a permis de dimensionner correctement une charpente dès la première étude, sans aller-retour sur site.
Limites et points de vigilance
Le scan 3D n'est pas exempt de contraintes, et il est utile de les connaître avant de se lancer.
Le coût de la prestation reste plus élevé qu'un relevé manuel pour des projets de petite taille. Les scanners professionnels sont des équipements onéreux, et leur exploitation demande une expertise en post-traitement ainsi que des stations de travail puissantes capables de gérer des nuages de points volumineux.
Sur le terrain, certaines surfaces posent des difficultés : les matériaux très réfléchissants (verre, métal poli) ou au contraire très sombres peuvent altérer la qualité des mesures. L'accès aux zones à scanner doit être suffisant pour permettre le positionnement des stations, ce qui peut être compliqué dans des espaces très encombrés ou en cours de travaux.
Enfin, la qualité du livrable final dépend autant du soin apporté au post-traitement que de la qualité de l'acquisition. Un nuage de points mal aligné ou mal nettoyé peut introduire des erreurs dans les plans produits. C'est pourquoi le choix du prestataire est une décision stratégique.
Comment choisir un prestataire de scan 3D ?
Critère | Ce qu'il faut vérifier |
Expérience métier | Références en architecture, réhabilitation, patrimoine |
Matériel utilisé | Scanner adapté au type de projet (portée, précision) |
Livrables proposés | Plans DWG, maquette BIM, nuage de points brut, orthophotos |
Délais de livraison | Temps d'acquisition et de post-traitement annoncés |
Intégration BIM | Capacité à livrer en IFC, Revit, Archicad |
Accompagnement | Disponibilité pour les ajustements et les demandes complémentaires |
Un bon prestataire ne se contente pas de livrer un fichier : il comprend les enjeux du projet architectural, conseille sur le niveau de détail adapté et garantit des livrables directement exploitables par les équipes de conception.
FAQ
Le scanner 3D est-il adapté aux petits projets de rénovation ?
Oui, même pour des surfaces modestes, le scan 3D peut être pertinent dès lors que la précision du relevé conditionne la faisabilité du projet ou que les anciens plans sont inexistants ou peu fiables. Le rapport coût/bénéfice doit être évalué au cas par cas, en tenant compte des risques liés à un relevé imprécis.
Quels logiciels sont compatibles avec les données issues d'un scan 3D ?
Les nuages de points produits par les scanners professionnels sont compatibles avec les principaux logiciels de la profession : Revit, Archicad, AutoCAD, Rhino, et les plateformes BIM courantes. Les formats d'export les plus utilisés sont le E57, le RCP et le LAS, chacun présentant des caractéristiques spécifiques selon l'usage visé.
Combien de temps faut-il pour obtenir les plans après un scan 3D ?
Le délai dépend de la superficie du bâtiment, du niveau de détail demandé et de la charge de travail du prestataire. Pour un logement de taille standard, il faut généralement compter entre deux et cinq jours ouvrés entre l'acquisition sur site et la livraison des plans. Pour une maquette BIM complète d'un immeuble, les délais peuvent s'étendre à plusieurs semaines.
Faut-il être présent sur site pendant la numérisation ?
La présence du maître d'ouvrage ou de l'architecte n'est pas indispensable pendant l'acquisition, mais elle est recommandée pour valider le périmètre à numériser et signaler d'éventuelles contraintes d'accès. Un échange préalable détaillé avec le prestataire permet dans la plupart des cas de préparer l'intervention sans présence continue sur site.
Le scanner 3D bâtiment, un atout décisif pour le relevé architectural
Le scanner 3D bâtiment représente aujourd'hui une évolution structurante pour les architectes qui souhaitent gagner en fiabilité, réduire les aléas de chantier et proposer à leurs clients des études fondées sur des données précises. Loin d'être réservé aux grands projets, il s'adapte à une large variété de missions, de la réhabilitation d'un appartement au relevé d'un bâtiment patrimonial complexe. La clé réside dans le choix d'un prestataire compétent, capable de transformer un nuage de points en livrables directement exploitables. Pour en savoir plus sur les solutions de relevé par scanner 3D proposées en France, vous pouvez consulter les services de relevé scanner 3D de l'Agence VZ.
